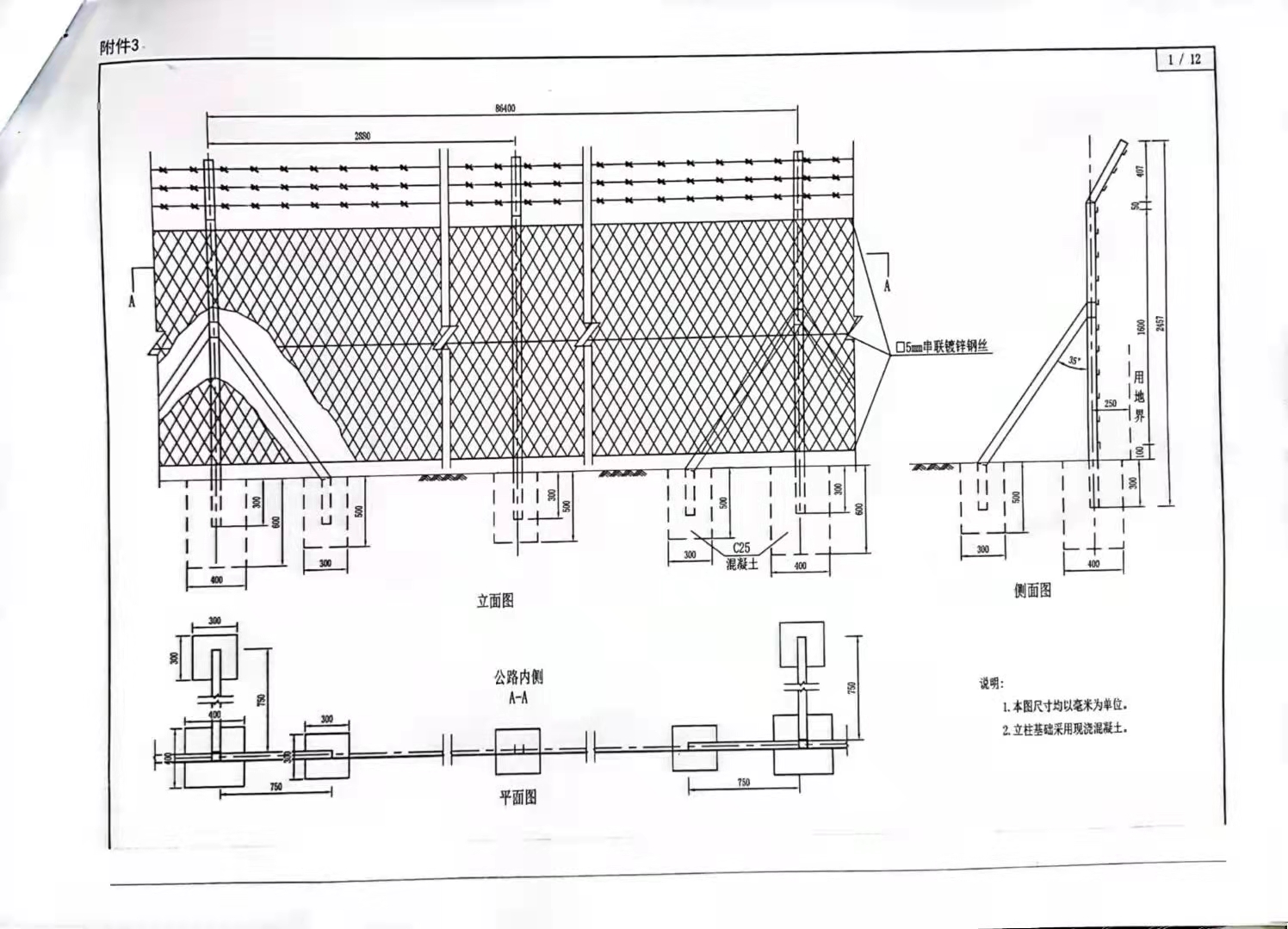

山东U型隔离栅柱及编织网隔离栅设计图纸及技术要求

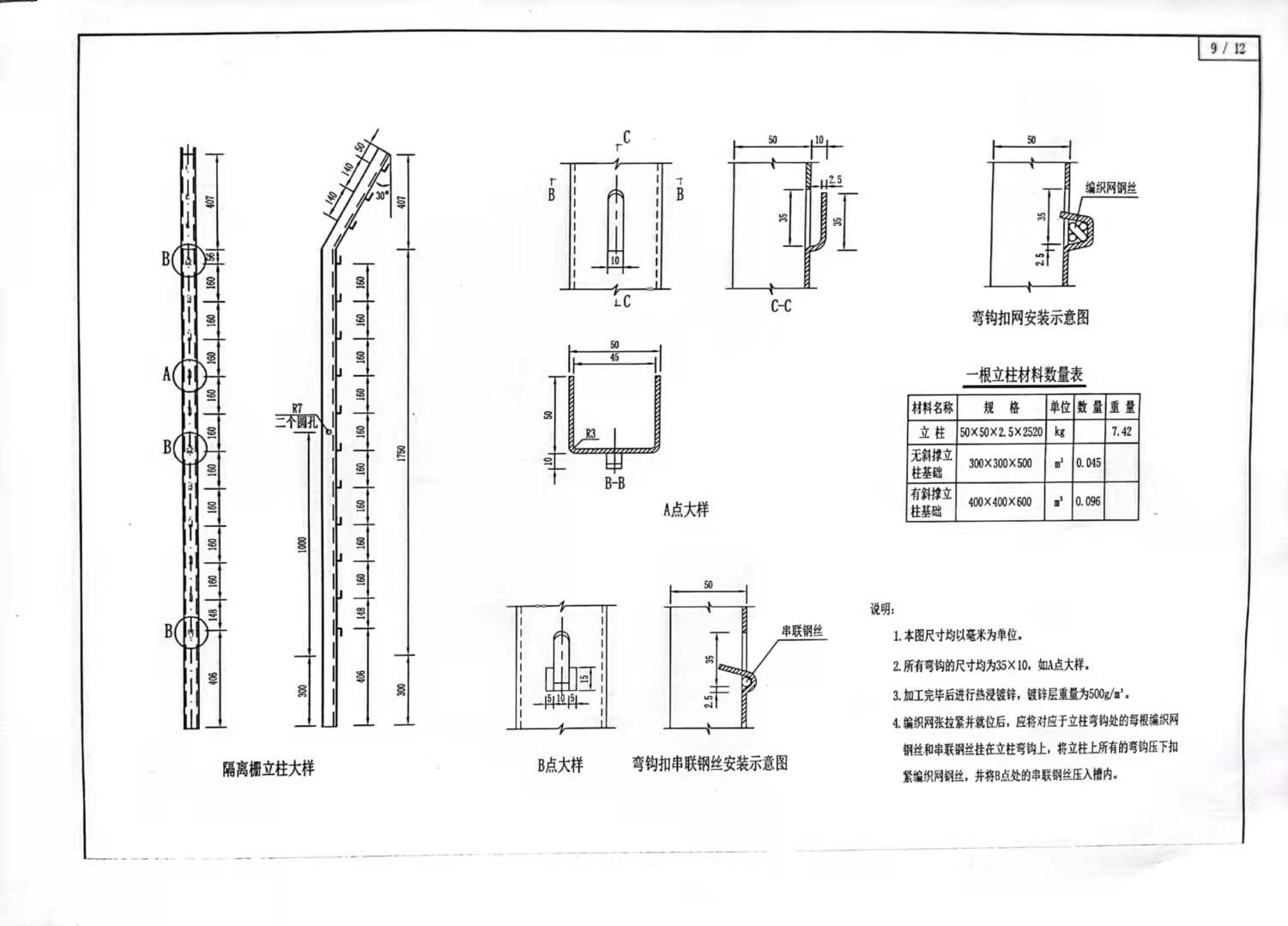

U型隔离栅柱及编织网隔离栅说明:

      1、本图尺寸均以毫米为单位。

      2、所有弯钩的尺寸均为35x10，如A点大样。

      3、加工完毕后进行热浸镀锌，镀锌层重量为500g/m。

      4、编织网张拉紧并就位后，应将对应于立柱弯钩处的每根编织网钢丝和串联钢丝挂在立柱弯钩上，将立柱上所有的弯钩压下扣紧编织网钢丝，并将B点处的串联钢丝压入槽内。

立柱及斜撑，采用冷弯等边槽钢，并应符合JTG F71-2006的规定。

编织网隔离栅的所有金属部件，均采用热镀锌防腐处理。立柱、斜撑的镀锌量为500g/m2，紧固件、连接件的镀锌量为350g/m2，隔离栅钢丝的镀锌量为135g/m2。

   编织网隔离栅和焊接网隔离栅防腐处理均应符合《公路交通工程钢构件防腐技术条件》（GB/T 18226-2015）的有关规定
