段桥梁防护网（青铜峡至中卫段工程）设计图纸

桥梁防护网说明：

1.本图尺寸以mm为单位：

2.本防护网适用于采用混凝土护栏的桥梁：

3.防抛网立柱设置间距为2m;

4.膨胀螺栓应注意对螺栓外露部分妥善保护：

5.立柱与连接板、接地扁钢应确保焊为一体，连接板通过膨胀螺栓固定生报；

6.除紧固件、膨胀螺栓采用热浸镀锌处理外，其它构件均应光进行热浸镀锌后再进行涂塑处理：

7.图中点划线处为连接板弯曲处。

8.防护网接地电阻要求小于10欧姆，如达不到要求可增加接地体角钢的数量，角钢间距5m,用扁钢连接。

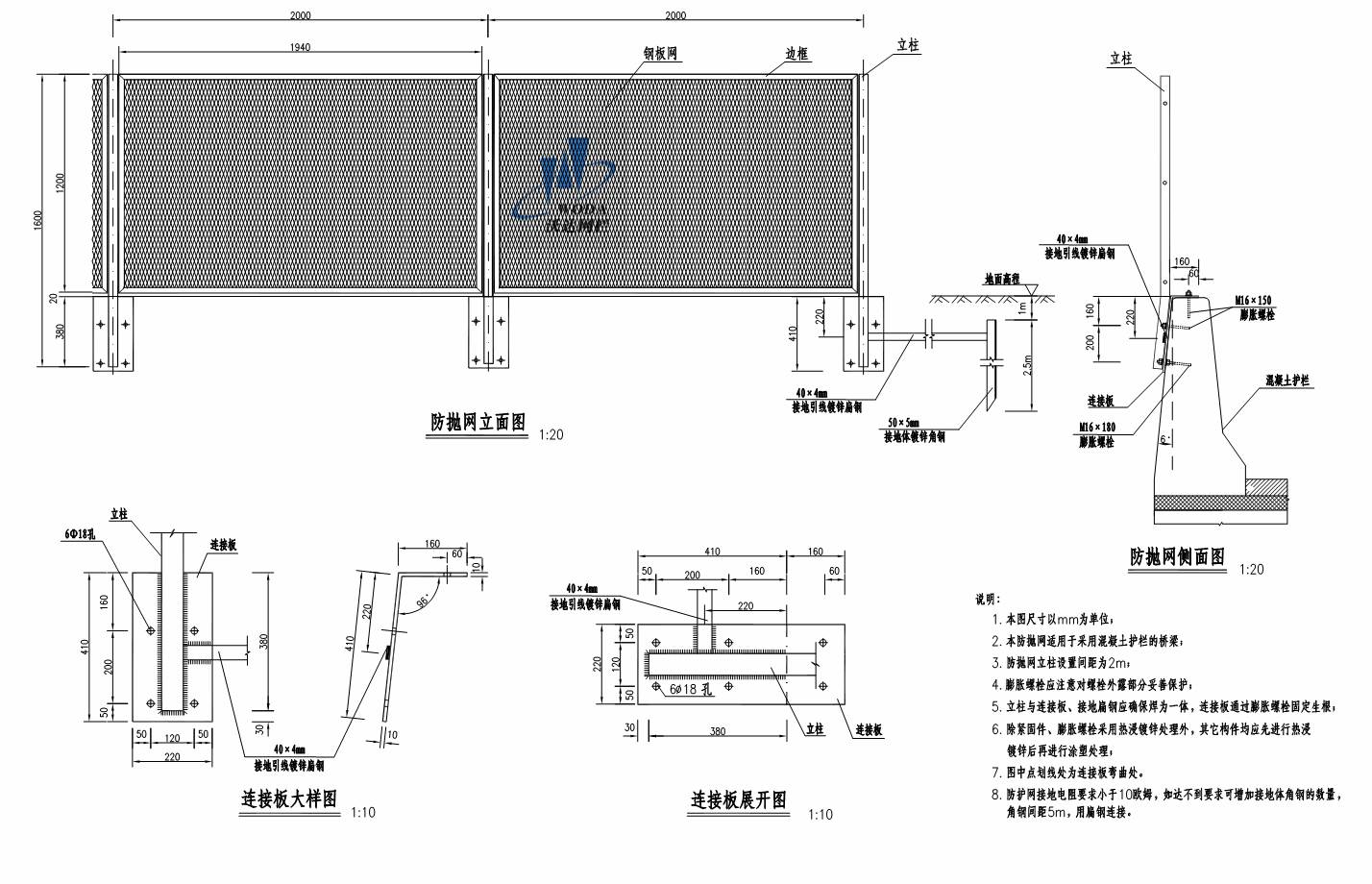

下图为桥梁防护网图纸
