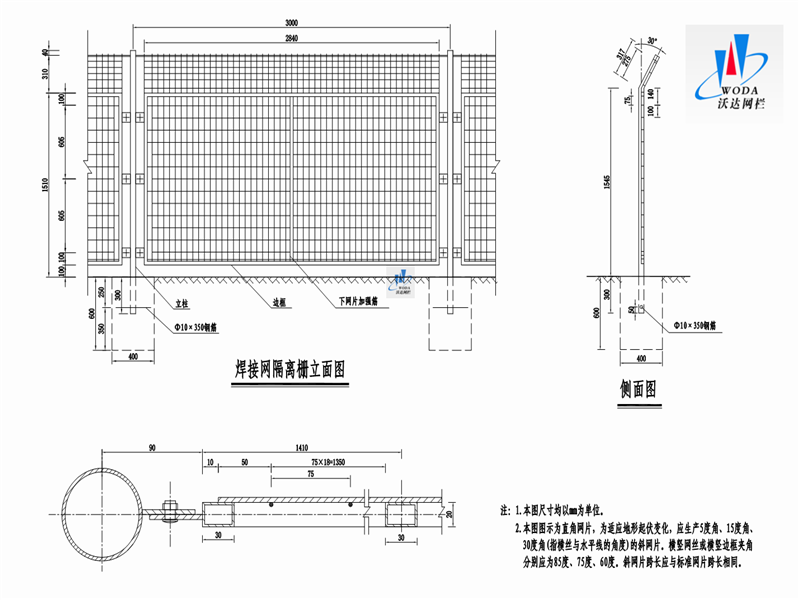

青铜峡至中卫段焊接网隔离栅图纸

焊接网隔高栅材料说明：

1.焊接网片采用Φ3.5m(防腐处理前）低碳钢丝焊接面成．

2.隔高栅立柱采用直缓电焊钢管，其力学性能应符合GB/T13793-2008《直缝电焊销管》的要求；

3.选用材料均应符合GB700-2006《联素结构铜》和YB5294-2006《一般用途低碛钢丝》等规定，电焊网质量符合交通部有关规定；

4.焊接网片及立柱的允许偏差应符合现行《隔高骨》GB/T 326941-2011的要求。

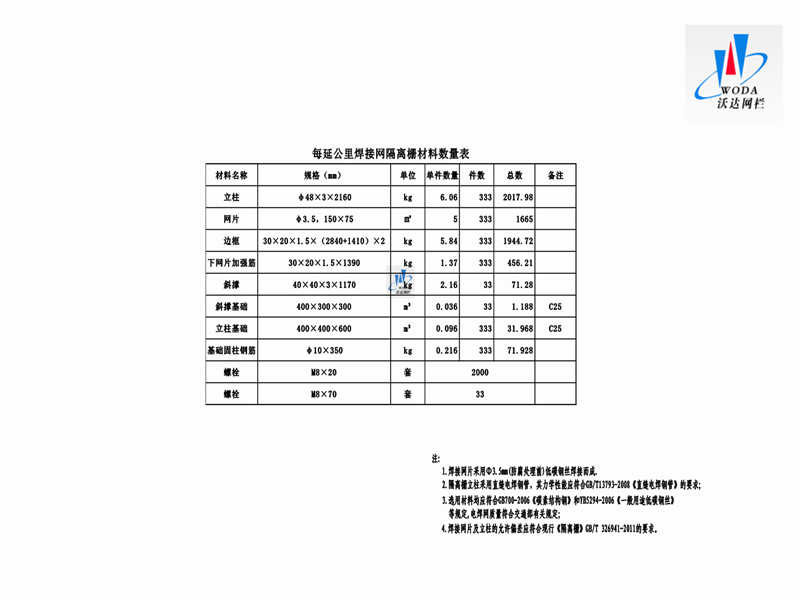

焊接网隔离栅每延公里材料数量表下图
